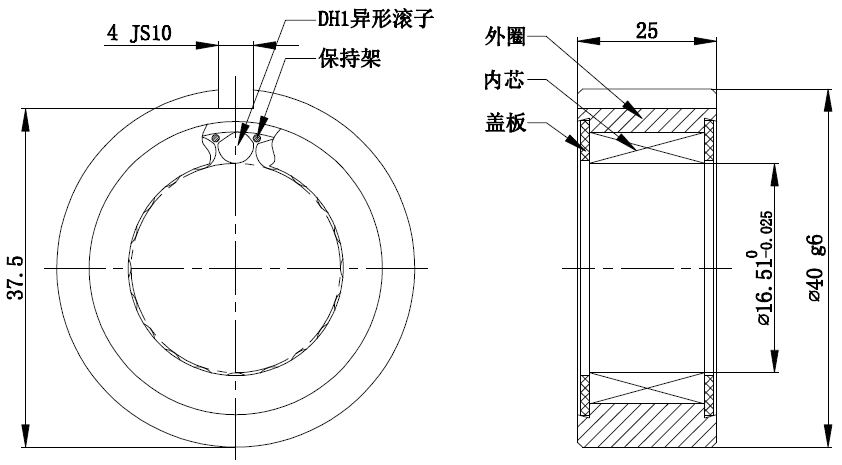

B203單向離合器結構簡圖

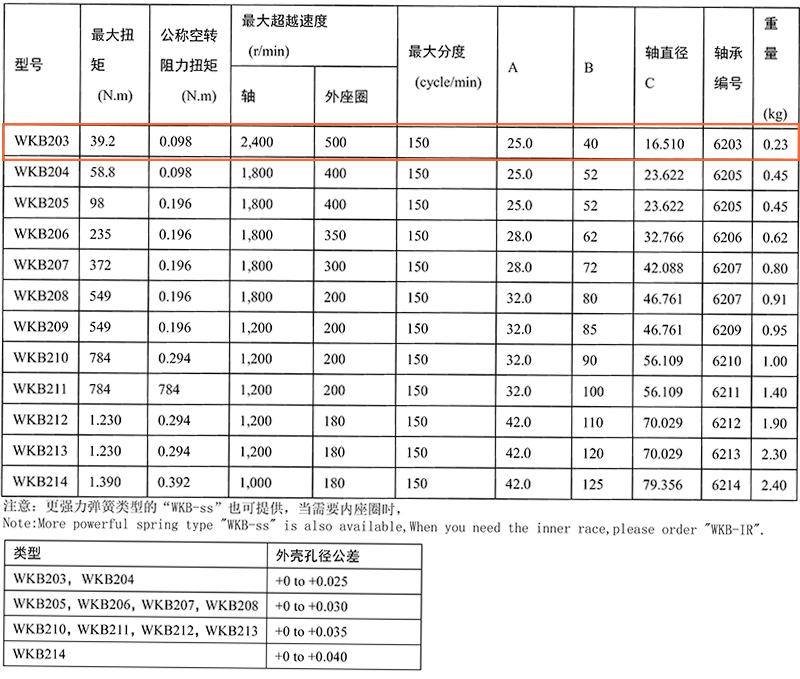

B203單向離合器技術參數表

安裝示簡圖

產品特性及說明

1.WKB200系列單向離合器與B200單向離合器相同，是軸向安裝的，安裝的軸在磨削后必須硬化處理至HRC56-60和1.5mm 面淬硬層深度，磨光至0.4S（16micro-Inch）的表面粗糙度

，軸的錐度每50 mm比應超過0.01mm。

2.離合器安裝時，為保證獲得軸和離合器外座圈之間的同心度，并吸收可能影響外座圈和州的徑向或推力負荷，可在離合器的兩端或一端裝上軸承。

3.離合器必須按離合器板上所示箭頭指示的方向，采用旋轉的方法安裝到軸上，不能用錘子對離合器施加沖擊力。

4.離合器與上表所示的軸承具有相同的外部直徑，用于離合器的裝配的外殼孔徑的公差在下表所示的范圍之內。

5.對于換擋，建議用潤滑油潤滑。

6.外殼孔徑和軸的同心渡應在0.05mm之內。

7.鍵為平鍵。

安裝要求

與離合器配合的軸為淬火軸，硬度應達 到HRC56-60。

安裝軸公差為h7，圓柱度0.01mm。

使用維護保養說明(Using  notice)

使用潤滑油脂2#鋰基脂30%+  70%機油充分?jǐn)嚢杈鶆颍椭鬁囟确秶?40℃～+150℃。正常使用情況下每個月加一次潤滑脂。
